BIMとは
BIMとは、Building Information Modeling（ビルディングインフォ
メーションモデリング）の略称で、コンピューター上に作成した3次
元の建物のデジタルモデルに、コストや仕上げ、管理情報などの属性データを追加した建築物のデータベースを、建築の設計、施工から維持管理までのあらゆる工程で情報活用を行うためのソリューションであり、また、それにより変化する建築の新しいワークフローです。
当社ではBIMツールとしてArchiCAD等を使用して建築物の３Dモデルを作成しております。

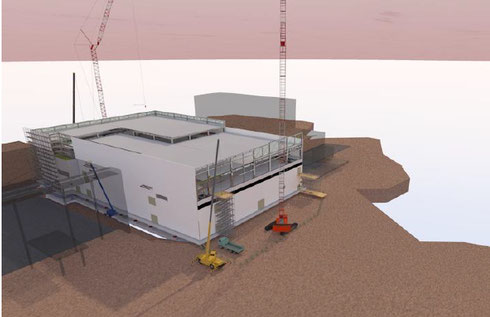

施工ステップ図の作成や重機の配置計画、詳細納まりの検討、設備配管等の干渉検討などあらゆる施工のシーンで強力にサポートします。
ビジュアライゼーションでイメージを共有化できるので分かりやすい
施工する建築物を3Dモデルで確認できるので、建築現場でのイメージの共有が図りやすくなります。
工事前の事前検討時にビジュアライゼーションを使うことで、多数の建設者が集まる建設現場では建物を「創る」ために、さまざまな知恵を集める手段として有効に機能します。

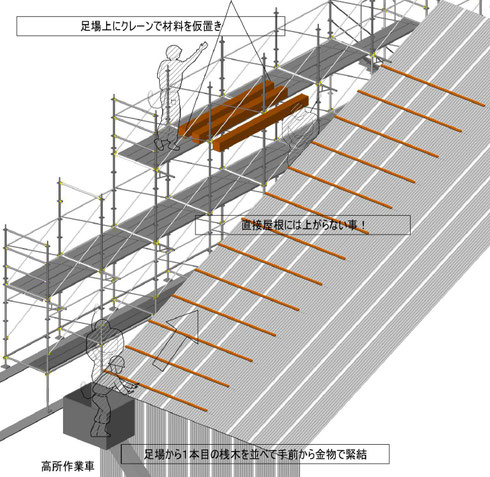

BIMによる仮設計画図で得られるメリット
- 数量算出が容易になり各層、また各ブロック毎の必要資材数量が素早く把握でき、コスト管理が容易になります。
- 鉄骨躯体のトン数
- その日に打設するコンクリートの立米数
- 仕上材の面積・手摺や壁の長さなどを簡単に求めることができます。
- 作業員がスマートフォン、Ipadで図面をどこからでも閲覧することができ作業指示や出来形確認が容易になります。
- 設計変更や修正を平面、立面、断面同時にリアルタイムに行えるため間違いが起こらない。
- 設備貫通スリーブの位置を設備業者からダイレクトに受け取り別途作図する手間を省略できる。
- 鉄骨製作図を設計モデルに取り込み、他業者納まりとの不具合、干渉チェックを行うことができます。3Dモデル上で干渉チェックを行えれば、建設現場で問題が発覚する前に整合性を取っておくことができるため、コストや工期を短縮させることができます。
- 営業、生産計画部署、工場、現場がスマートフォン、Ipad、PCで図面をどこからでも閲覧することができ、変更や質疑状況など同じ情報を共有しているので「そんなの聞いていない、知らない」のような不具合がなくなります。作業指示や出来形確認が容易になります。
BIMによる仮設計画図で得られるメリット
- 設計変更や修正を平面、立面、断面同時にリアルタイムに行えるため間違いが起こらない。
- 設備貫通スリーブの位置を設備業者からダイレクトに受け取り別途作図する手間を省略できる。
- 鉄骨製作図を設計モデルに取り込み、他業者納まりとの不具合、干渉チェックを行うことができます。3Dモデル上で干渉チェックを行えれば、建設現場で問題が発覚する前に整合性を取っておくことができるため、コストや工期を短縮させることができます。
- 営業、生産計画部署、工場、現場がスマートフォン、Ipad、PCで図面をどこからでも閲覧することができ、変更や質疑状況など同じ情報を共有しているので「そんなの聞いていない、知らない」のような不具合がなくなります。作業指示や出来形確認が容易になります。
